Lesezeit: 9 Minuten
Das Wichtigste in Kürze
- Eine Wechselschaltung schaltet eine Leuchte von zwei Stellen aus, etwa von beiden Enden eines Flurs. Dafür braucht es zwei Wechselschalter und ein 5-adriges Kabel zwischen ihnen.
- Das Anschließen an die feste Hausinstallation ist keine Arbeit für Laien: Nach § 13 Abs. 2 der Niederspannungsanschlussverordnung (NAV) darf das nur ein Elektro-Fachbetrieb, der im Installateurverzeichnis eines Netzbetreibers eingetragen ist.
- Ab drei Schaltstellen kommt zusätzlich ein Kreuzschalter zwischen die beiden Wechselschalter.
Was ist eine Wechselschaltung — und wo kommt sie vor?

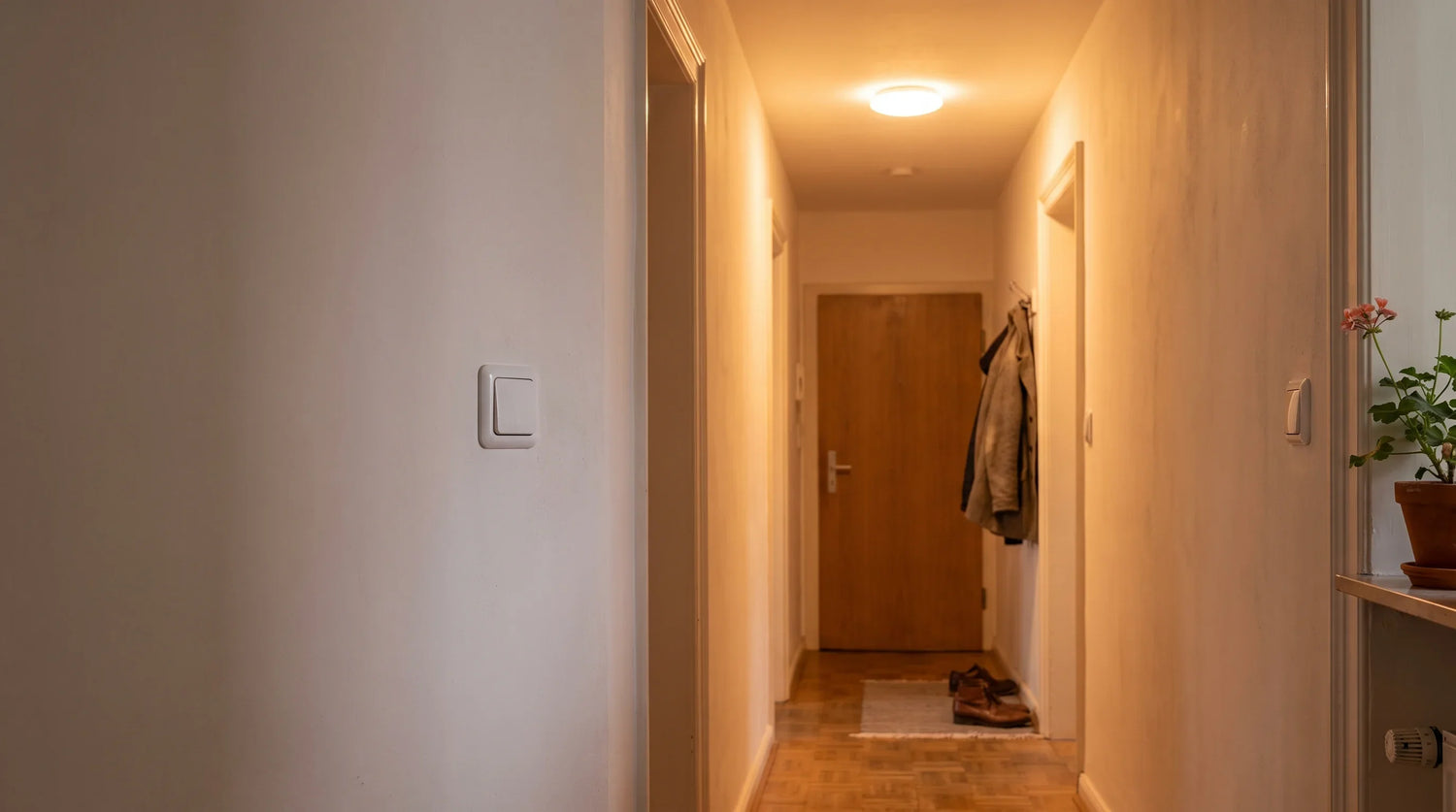

Abends nach Hause, Licht im Flur an, den Gang entlang — und vor der Schlafzimmertür fällt Ihnen ein, dass der Schalter am anderen Ende hängt. Wer diesen Rückweg nicht kennt, hat eine Wechselschaltung: zwei Schalter, ein Flur, eine Leuchte, die auf beide hört.
Ein gewöhnlicher Ausschalter kennt nur eine Stelle: Licht an, Licht aus — aber nur dort, wo er sitzt. Die zwei Wechselschalter einer Wechselschaltung sind anders gebaut (dazu gleich mehr) und überstimmen sich gegenseitig. Keiner von beiden hat eine feste „An“- oder „Aus“-Stellung; jeder kippt nur um, was gerade ist.
Wo sie sitzt, wissen Sie vermutlich aus der eigenen Wohnung. Im Schlauchflur zwischen Haustür und Wohnzimmer. Im Treppenhaus, oben und unten. Im Schlafzimmer mit zwei Türen, eine zum Flur, eine zum Bad. In der Doppelgarage, von der Eingangstür und vom Tor aus. Um automatische Lösungen — einen Bewegungsmelder im Flur, Keller oder Treppenhaus, statt oder zusätzlich zur Wechselschaltung — geht es in einem eigenen Artikel; hier bleibt es bewusst beim Schalten von Hand. Und wer den Flur insgesamt neu plant, Helligkeit, Farbtemperatur, Zahl der Leuchten, findet das im Artikel zur Flurbeleuchtung.
Eine Begriffsverwechslung sollten Sie vermeiden: Der Serienschalter hat mit der Wechselschaltung nichts zu tun, obwohl beide Begriffe ähnlich klingen. Ein Serienschalter schaltet zwei getrennte Verbraucher (zum Beispiel Deckenlampe und Nachttischlampe) von einer einzigen Schalterstelle aus — es geht dabei um mehrere Lampen an einem Ort, nicht um eine Lampe von zwei Orten aus. Verwechseln Sie das nicht, wenn Sie online nach Ersatzteilen suchen oder einer Elektrofachkraft Ihr Anliegen schildern.
Sicherheit zuerst: Was Sie selbst dürfen — und was in Fachhand gehört
§ 13 Abs. 2 NAV: „Die Arbeiten dürfen außer durch den Netzbetreiber nur durch ein in ein Installateurverzeichnis eines Netzbetreibers eingetragenes Installationsunternehmen durchgeführt werden.“
Das ist keine Empfehlung, das ist die NAV — und sie gilt für alles, was hinter Ihrer Hausanschlusssicherung fest verdrahtet ist. Zwei Wechselschalter anzuklemmen heißt, die elektrische Anlage zu errichten oder zu ändern. Damit ist die Frage beantwortet: Fachbetrieb, kein Graubereich.
Die Linie ist einfach. Leuchtmittel tauschen, ein steckerfertiges Gerät anschließen, den Sicherungsautomaten im Verteilerkasten prüfen oder zurückstellen: Ihre Sache. Einen Draht fest an die Hausinstallation klemmen: nicht Ihre Sache — egal, ob für eine einzelne Lampe oder für eine Wechselschaltung mit zwei Schaltstellen.
Den Sicherungsautomaten prüfen und zurückstellen dürfen Sie selbst — das Klemmen der Wechselschaltung ist Sache der Fachkraft.
Das ist keine Schikane. Es ist eine Falle, die in jeder Wechselschaltung steckt, auch in der richtig verdrahteten: Eine der beiden korrespondierenden Adern führt immer Spannung — auch dann, wenn die Lampe aus ist und der Schalter scheinbar auf „Aus“ steht. Welche Ader das ist, wechselt mit der Schalterstellung. Der einpolige „Phasenprüfer-Schraubendreher“ zeigt Ihnen das nicht zuverlässig an. Deshalb arbeitet die Elektrofachkraft mit einem zweipoligen Spannungsprüfer — vor jeder Berührung.
Warum dann überhaupt erklären, wie die Adern laufen? Damit Sie verstehen, was die Fachkraft tut, ein Angebot einordnen können und hinterher wissen, warum welches Kabel wo liegt. Das ist Wissen fürs Gespräch mit dem Elektriker — ausdrücklich kein Freibrief, es selbst zu klemmen.
Dazu kommt ein zweiter, sehr praktischer Grund: Auch die Wohngebäude- oder Hausratversicherung kann bei Elektroschäden durch nicht fachgerechte Eigenarbeit die Leistung kürzen oder ganz verweigern.
So funktioniert die Verdrahtung im Prinzip
Die beiden Wechselschalter und ihre Klemmen
Ein Wechselschalter hat drei Klemmen, ein Ausschalter zwei. Die Klemme „L“ nimmt am ersten Schalter die Phase auf, den spannungsführenden Außenleiter der Zuleitung; am zweiten Schalter geht von „L“ die geschaltete Leitung zur Leuchte. An den beiden anderen Klemmen, meist mit Pfeilen markiert, hängen die „korrespondierenden Adern“: die zwei Drähte, die die Schalter miteinander verbinden. Der erste Schalter legt die Phase auf eine der beiden Adern, der zweite holt sie von einer der beiden ab. Treffen beide dieselbe Ader, brennt die Lampe; wählt einer die andere, ist sie aus. Deshalb kann jeder Schalter für sich das Licht kippen — es gibt am Schalter kein festes „An“ und „Aus“, nur den Wechsel.
So sind die beiden Schalter einer Wechselschaltung miteinander verbunden — zum Verständnis, nicht als Bauanleitung.
Kabeltypen und Aderzahl
Für die Zuleitung zum ersten Schalter und die Verbindung zur Leuchte kommt in der Regel ein NYM-J-Kabel mit drei Adern (3×1,5 mm²) zum Einsatz — Phase, Neutralleiter, Schutzleiter. Zwischen den beiden Wechselschaltern selbst braucht es dagegen ein Kabel mit fünf Adern (NYM-J 5×1,5 mm²): zwei davon sind die korrespondierenden Adern, die übrigen entfallen je nach Ausführung auf Reserve oder Schutzleiterdurchführung.
Eine Farbregel hilft beim Blick in eine offene Unterputzdose: Blau gehört nach DIN VDE 0100-510 allein dem Neutralleiter, Grün-Gelb allein dem Schutzleiter. Keine der beiden darf je als Schaltader herhalten. Im Altbau trifft die Fachkraft trotzdem auf ältere Verkabelungen, die sich nicht daran halten — und muss sich darauf einstellen.
Wechselschaltung vs. Kreuzschaltung — der Unterschied
Reichen zwei Schaltstellen nicht aus — etwa bei einem sehr langen Flur mit drei Zugängen oder einer Treppe mit einem Zwischenpodest —, kommt zwischen die beiden Wechselschalter zusätzlich ein oder mehrere Kreuzschalter. Ein Kreuzschalter kann die beiden korrespondierenden Adern kreuzweise vertauschen und erlaubt so beliebig viele zusätzliche Schaltstellen, ohne dass sich am Grundprinzip der beiden äußeren Wechselschalter etwas ändert.
Ab drei Schaltstellen kommt zusätzlich ein Kreuzschalter zum Einsatz.
Im dreistöckigen Treppenhaus mit Schaltern im Erdgeschoss, im ersten Stock und im Dachgeschoss reichen zwei Wechselschalter allein nicht mehr — an der mittleren Schaltstelle sitzt dann ein Kreuzschalter zusätzlich zu den beiden äußeren. Für drei oder mehr Schaltstellen ist „Kreuzschaltung“ das Stichwort, das Sie der Elektrofachkraft nennen.
Nachrüsten ohne neue Kabel — Alternativen zur klassischen Wechselschaltung
Nicht jeder Altbau hat zwischen den gewünschten Schaltstellen bereits ein 5-adriges Kabel verlegt — und niemand stemmt gern ohne Not Wände auf. Für genau diesen Fall gibt es Funk- beziehungsweise Smart-Schalter-Kits, bei denen die Verbindung zwischen den Schaltstellen per Funk statt über eine neue Leitung läuft. Der Anschluss an die feste Hausinstallation bleibt dabei weiterhin Fachkraft-Pflicht — nur die Verbindung zwischen den beiden Schaltstellen selbst wird kabellos, was gerade bei nachträglichem Einbau viel Aufwand spart.
Wer nach der Wechselschaltung außerdem dimmen möchte, ohne den vorhandenen Schalter komplett zu tauschen, findet die passenden Nachrüstoptionen in unserem Artikel LED dimmbar nachrüsten ohne Elektriker. Das dort beschriebene Modul sitzt in der Leuchte selbst. Es reagiert nur darauf, dass die Leitung zur Leuchte kurz aus- und wieder eingeschaltet wird — welcher der beiden Schalter das auslöst, ist ihm egal. Voraussetzung: an beiden Schaltstellen einfache Wechselschalter, kein Dimmer, kein Smart-Schalter.
Häufige Fehler bei der Wechselschaltung
Ein typischer Fehler: eine korrespondierende Ader mit der Zuleitung oder mit der geschalteten Leitung zur Leuchte zu verwechseln. Der Schalter „funktioniert“ dann scheinbar noch, aber das Licht lässt sich nur noch aus bestimmten Stellungen schalten. Gefährlich ist etwas anderes — und zwar bei jeder Wechselschaltung: Eine der beiden korrespondierenden Adern steht immer unter Spannung, auch wenn alles aus aussieht. Das ist die Falle von oben.
Der zweite Fehler folgt daraus: sich auf den bequemen einpoligen Phasenprüfer zu verlassen. Er zeigt nur die Ader, die er gerade berührt — und welche davon Spannung führt, wechselt mit der Schalterstellung.
Ein Fehler, der meist erst nachträglich auffällt: Wird in eine bestehende Wechselschaltung ein Dimmer eingebaut, ohne vorher zu prüfen, ob die vorhandene Verdrahtung überhaupt dimmerkompatibel ist, flackert oder brummt das Licht nicht selten. Klären Sie die Kompatibilität vor dem Einbau, nicht danach.
Eher Optik als Sicherheit, aber ärgerlich: Werden beim Nachrüsten unterschiedliche Schaltermodelle oder -baureihen an den beiden Schaltstellen verwendet, wirkt das schnell unstimmig — vor allem, wenn Flur und Treppenhaus offen ineinander übergehen und beide Schalter auf einen Blick sichtbar sind. Bestellen Sie beide Wechselschalter als baugleiches Paar, nicht getrennt zu unterschiedlichen Zeitpunkten.
Häufig gestellte Fragen
Kann ich eine Wechselschaltung selbst anschließen?
Nein. Das Verklemmen an die feste Hausinstallation ist nach § 13 Abs. 2 NAV Elektrofachkraft-Pflicht. Sie dürfen den Schalter selbst aussuchen und kaufen und die Fachkraft beauftragen, aber nicht selbst an die Hausverkabelung klemmen.
Was kostet eine Elektrofachkraft für eine Wechselschaltung?
Drei Dinge entscheiden über den Preis: Unterputz oder Aufputz, ob schon ein passendes Kabel liegt oder neu verlegt werden muss, und wie weit die beiden Schaltstellen auseinanderliegen. Eine belastbare Zahl gibt es nur im Kostenvoranschlag — pauschale Online-Angaben kennen Ihre Wände nicht.
Was ist der Unterschied zwischen Wechselschaltung und Kreuzschaltung?
Eine Wechselschaltung bedient eine Leuchte von genau zwei Stellen aus. Sollen es drei oder mehr Schaltstellen sein, kommt zusätzlich mindestens ein Kreuzschalter zwischen die beiden äußeren Wechselschalter — er vertauscht die korrespondierenden Adern kreuzweise und erlaubt so beliebig viele weitere Schaltstellen.
Kann ich nachträglich einen Dimmer in eine bestehende Wechselschaltung einbauen?
Ja, zum Beispiel mit einem Nachrüstmodul, das in der Leuchte selbst sitzt. Es reagiert nur auf das kurze Aus- und Einschalten der Leitung zur Leuchte. Welcher der beiden Wechselschalter das auslöst, spielt keine Rolle. Nur ein bereits vorhandener Dimmer oder Smart-Schalter an einer der beiden Schaltstellen kann die Umschaltlogik des Moduls stören. Details und Voraussetzungen finden Sie in unserem Artikel LED dimmbar nachrüsten ohne Elektriker.
Warum flackert die Lampe, nachdem der Schalter getauscht wurde?
Häufigste Ursache ist eine Inkompatibilität zwischen neuem Schalter (oder Dimmer) und der vorhandenen Verdrahtung beziehungsweise dem verwendeten Leuchtmittel. Bleibt das Flackern nach einem Schaltertausch, lassen Sie das von einer Fachkraft prüfen.
Ist ein Funkschalter eine Alternative ohne neue Kabelverlegung?
Ja. Funk- beziehungsweise Smart-Schalter-Kits verbinden die Schaltstellen ohne zusätzliche Leitung, was besonders bei nachträglichem Einbau in bestehende Wände viel Aufwand erspart. Der Anschluss an die feste Hausinstallation selbst bleibt aber weiterhin Fachkraft-Pflicht.
Woran erkenne ich, dass meine Wechselschaltung fehlerhaft verdrahtet ist?
Typische Anzeichen sind ein Licht, das sich nur aus bestimmten Schalterstellungen bedienen lässt, oder ein Schalter, der scheinbar „nichts tut“. Fassen Sie in diesem Fall nichts selbst an: In einer Wechselschaltung steht immer eine Ader unter Spannung, auch bei ausgeschaltetem Licht. Lassen Sie das von einer Elektrofachkraft prüfen.
Fazit
Zwei Schalter, zwei Adern dazwischen, eine Leuchte — mehr ist die Wechselschaltung nicht. Das Anklemmen bleibt trotzdem Sache des Elektro-Fachbetriebs, keine Wochenendaufgabe.
Was Sie mitnehmen, ist die bessere Frage fürs Gespräch: Liegt zwischen den beiden Stellen schon ein 5-adriges Kabel, oder muss eines neu verlegt werden? Wer das fragen kann, liest ein Angebot anders. Holen Sie es bei einem Betrieb ein, der im Installateurverzeichnis eingetragen ist.
