Lesezeit: 7 Minuten
Das Wichtigste in Kürze

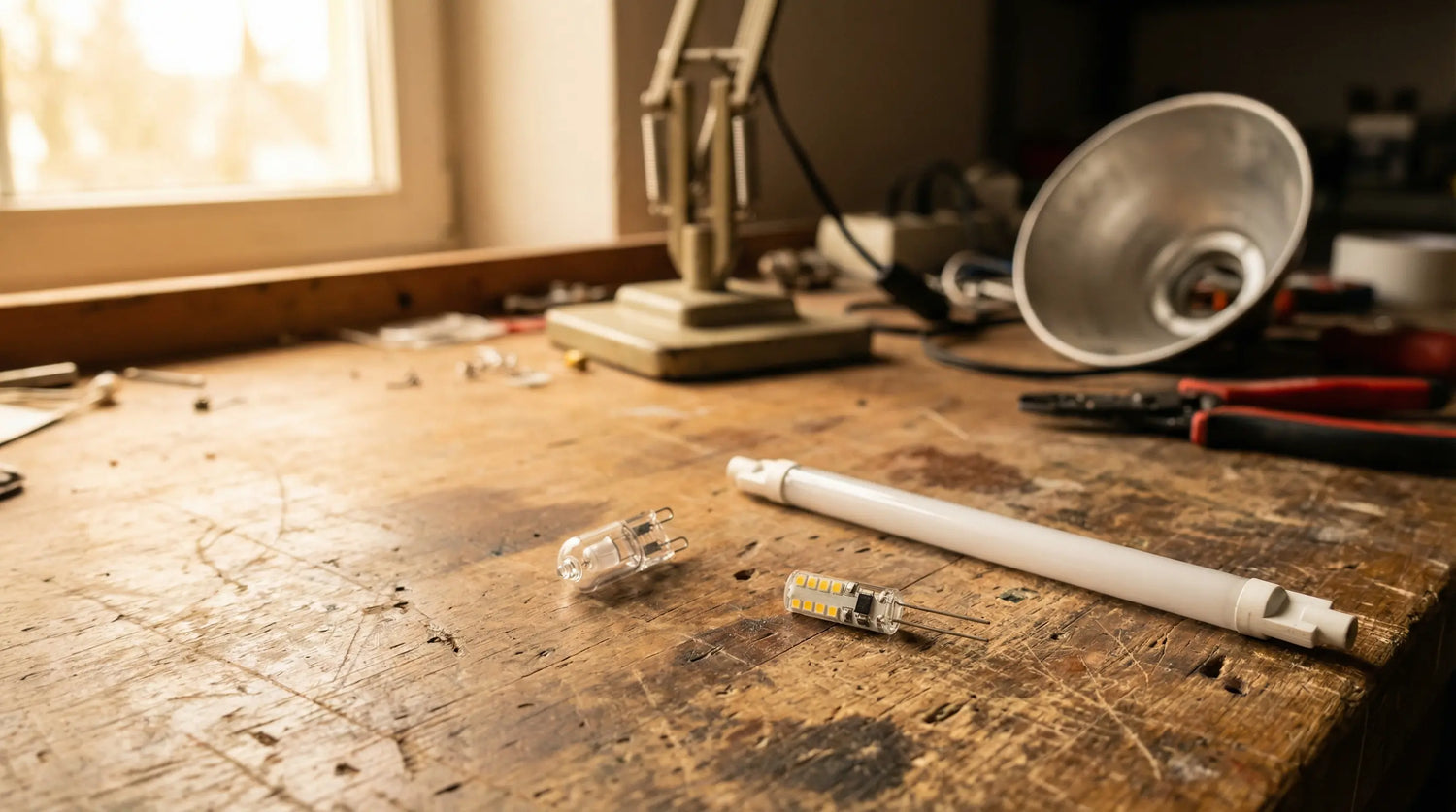

Neben den bekannten Sockeln E27, GU10 und E14 gibt es drei Sockeltypen, die in bestimmten Leuchten unverzichtbar sind:
- G9 (230V) ersetzt Halogen-Kapsellampen direkt — kein Trafo nötig, aber die LED-Version ist oft größer als das Original
- G4/GU4 und MR11 arbeiten mit 12V — der vorhandene Trafo muss zur niedrigen LED-Leistung passen
- R7S ersetzt Halogenstäbe in Flutern und Strahlern — auf exakte Länge achten (78mm oder 118mm)
- Alle drei Sockeltypen sparen 80–90 % Strom gegenüber Halogen
G9 — Der 230V-Stiftsockel für Designer-Leuchten
Ihre Esszimmer-Pendelleuchte hat acht kleine Halogenkapseln — und frisst zusammen 320 Watt. Der Austausch auf LED klingt simpel, aber die LED-Version ragt plötzlich aus dem Lampenschirm heraus. Willkommen beim G9-Dilemma.
Technische Grundlagen
G9 ist ein Stiftsockel mit zwei U-förmigen Drahtschlaufen im Abstand von 9 mm. Er läuft direkt mit 230V Netzspannung — Sie brauchen keinen Trafo und können jede Halogen-G9 einfach herausziehen und eine LED-G9 einstecken. Typische LED-Leistungen liegen zwischen 2 und 5 Watt, was 20–40 Watt Halogen ersetzt.
Beispiel: Acht G9-Halogenlampen à 40W verbrauchen 320 Watt. Acht G9-LEDs à 3,5W kommen auf 28 Watt — eine Ersparnis von über 90 %. Bei drei Stunden Betrieb täglich sind das rund 35 Euro weniger Stromkosten pro Jahr. Wie Sie LED-Stromkosten genau berechnen, erfahren Sie hier.
Das Größen-Problem und wie Sie es lösen
Hier liegt die eigentliche Herausforderung: Eine Halogen-G9 misst typisch 38–42 mm in der Länge und 13–15 mm im Durchmesser. LED-G9 mit Kunststoffgehäuse werden schnell 52–58 mm lang und 18–20 mm dick. In offenen Leuchten mit sichtbarem Leuchtmittel fällt das sofort auf — und in geschlossenen Schirmen passt die LED manchmal gar nicht hinein.
So messen Sie richtig: Nehmen Sie die alte Halogenkapsel heraus und messen Sie den verfügbaren Platz im Schirm: Höhe ab Sockelboden und freier Durchmesser. Notieren Sie beide Werte in Millimetern.
Profi-Tipp: Glaskolben-G9-LEDs sind deutlich kompakter als Kunststoff-Varianten — oft nur 48 mm lang und 16 mm im Durchmesser. Sie sehen der Halogenkapsel zum Verwechseln ähnlich und passen in die meisten Leuchten. Kompakte G9-LEDs in Glaskolben-Ausführung finden Sie in unserer G9 LED-Leuchtmittel Kollektion.
Dimmbarkeit bei G9
Nicht jede G9-LED ist dimmbar — achten Sie auf die Kennzeichnung auf der Verpackung. Bei Leuchten mit vielen G9-Sockeln (8–12 Stück) kommt ein weiteres Problem: Ihr Dimmer hat eine Mindestlast. Acht G9-LEDs à 3,5 W ergeben nur 28 Watt — ein älterer Phasenabschnittdimmer mit 40 Watt Mindestlast funktioniert damit nicht mehr zuverlässig. Details zur Dimmer-Kompatibilität finden Sie in unserem Dimmer-Ratgeber.
G4, GU4 und MR11 — Die 12V-Winzlinge
Während G9 mit Netzspannung läuft, brauchen die nächsten Sockel einen Trafo: G4, GU4 und MR11 arbeiten alle mit 12 Volt. Sie stecken in Schreibtischlampen, Unterschrankleuchten, Vitrinen und Dekorationsleuchten — überall dort, wo besonders kleine Leuchtmittel gefragt sind.
G4 ist der einfachste Vertreter: zwei dünne Stifte im Abstand von 4 mm, mehr nicht. GU4 hat den gleichen Stiftabstand, aber eine zusätzliche Führungsnase am Sockel — mechanisch ein kleiner Unterschied, elektrisch identisch. Und MR11? Das ist ein Reflektor-Leuchtmittel mit 35 mm Durchmesser auf einem GU4-Sockel. Statt Rundumstrahlung liefert MR11 gerichtetes Licht — ideal für Vitrinen und Einbaumöbel, wo Sie gezielt Objekte anstrahlen wollen.
Beispiel Vitrinenbeleuchtung: Vier G4-Halogenlampen à 20 W verbrauchen zusammen 80 Watt und erzeugen spürbare Wärme im Schrank (was bei Holzvitrinen problematisch ist). Vier G4-LEDs à 2 W bringen vergleichbare Helligkeit bei nur 8 Watt — und bleiben dabei kühl. Welche Lichtfarbe für Vitrinen am besten geeignet ist, lesen Sie hier.
Achtung — Trafo-Falle bei 12V-Systemen
Das Tückische bei G4 und MR11: Ihre vorhandene Leuchte hat einen eingebauten Trafo. Alte elektronische Halogentrafos haben eine Mindestlast — zum Beispiel 20 Watt. Drei G4-LEDs mit je 2 Watt ergeben aber nur 6 Watt. Das ist zu wenig: Der Trafo startet nicht, flackert oder brummt.
Lösung: Magnetische Trafos (die schweren, klobigen) funktionieren meistens problemlos weiter, weil sie keine Mindestlast haben. Elektronische Trafos (leicht und kompakt) müssen Sie durch einen LED-kompatiblen Trafo ersetzen — die arbeiten ab 0 Watt Mindestlast. Eine ausführliche Trafo-Anleitung finden Sie in unserem Halogenspot-Ratgeber. LED-kompatible 12V-Trafos finden Sie in unserer Trafo-Kollektion.
Unsere G4/GU4/MR11 LED-Leuchtmittel sind mit gängigen 12V-Systemen kompatibel.
R7S — Halogenstab-Ersatz für Fluter und Baustrahler
Ein ganz anderes Format hat der R7S-Sockel: Kein Stift, kein Schraubgewinde — sondern ein Stab mit becherförmigen Federkontakten an beiden Enden. Sie kennen ihn aus dem klassischen Wohnzimmer-Deckenfluter oder dem Baustrahler in der Garage. R7S läuft wie G9 mit 230 Volt direkt.
Beim R7S gibt es genau eine Frage, die über Erfolg oder Fehlkauf entscheidet: Welche Länge brauchen Sie? Es existieren zwei Standardmaße — 78 mm und 118 mm. Die sind nicht austauschbar. 78-mm-Stäbe sitzen in kleineren Wandflutern und Außenstrahlern (bis ca. 100 Watt Halogen-Ersatz). 118-mm-Stäbe gehören in große Deckenfluter und Standleuchten (bis ca. 150–160 Watt Halogen-Ersatz).
Achtung — Dickenproblem: LED-R7S-Stäbe sind im Durchmesser dicker als Halogenstäbe (oft 28–30 mm statt 12 mm). In manchen Flutern sitzt ein Hitzeschutzglas oder ein schmaler Reflektor — prüfen Sie vor dem Kauf, ob der LED-Stab physisch hineinpasst.
Beispiel Deckenfluter: Ein Wohnzimmer-Fluter mit 300 Watt R7S-Halogen verbraucht enorm viel Strom. Eine 118-mm-R7S-LED mit 15 Watt liefert rund 2.000 Lumen — das ersetzt etwa 120–150 Watt Halogen, nicht die vollen 300 Watt. Für maximale Helligkeit benötigen Sie eine 20-Watt-LED-Variante oder ergänzen den Fluter durch zusätzliche Lichtquellen im Raum. Ehrlich gesagt: Für 300 Watt Halogen gibt es noch keine vollwertige LED-Alternative.
R7S LED-Stablampen in 78 mm und 118 mm als direkter Halogen-Ersatz.
Häufig gestellte Fragen
Kann ich G9-Halogenlampen einfach durch G9-LEDs ersetzen?
Ja — G9 arbeitet mit 230 Volt, Sie brauchen keinen Trafo. Stecken Sie die LED einfach in die vorhandene Fassung. Prüfen Sie aber vorher die Baugröße: LED-G9 ist oft 10–20 mm länger als Halogen-G9. Messen Sie den verfügbaren Platz im Lampenschirm, bevor Sie bestellen.
Brauche ich für G4-LEDs einen neuen Trafo?
Nicht immer. Magnetische Trafos (schwer, klobig) funktionieren meistens weiter. Elektronische Trafos haben eine Mindestlast — wenn Ihre LEDs zusammen weniger Watt verbrauchen als diese Mindestlast, brauchen Sie einen LED-kompatiblen Trafo. Im Zweifel: Trafo-Typenschild prüfen.
Was ist der Unterschied zwischen G4, GU4 und MR11?
G4 und GU4 haben beide zwei Stifte mit 4 mm Abstand — GU4 besitzt eine zusätzliche Führungsnase. MR11 ist ein Reflektor-Leuchtmittel (35 mm Durchmesser) mit GU4-Sockel: Es liefert gerichtetes Licht statt Rundumstrahlung. Alle drei arbeiten mit 12 Volt.
Welche R7S-Länge brauche ich — 78 mm oder 118 mm?
Messen Sie die alte Halogen-Stablampe. Die beiden Längen sind nicht austauschbar. 78-mm-Stäbe sitzen in kleineren Flutern und Wandleuchten, 118-mm-Stäbe in großen Decken- und Standleuchten. Im Zweifel: alte Lampe mit Lineal nachmessen.
Sind G9-LEDs und G4-LEDs dimmbar?
Nur wenn sie ausdrücklich als „dimmbar" gekennzeichnet sind. Bei G4 (12V) kommt hinzu, dass auch der Trafo dimmbar sein muss. Verwenden Sie nicht gekennzeichnete LEDs am Dimmer, riskieren Sie Flackern oder verkürzte Lebensdauer. Details finden Sie in unserem Dimmer-Kompatibilitätsratgeber.
Wo finde ich eine Übersicht der gängigeren Sockeltypen E27, GU10 und E14?
In unserem LED Sockeltypen-Überblick erklären wir die drei häufigsten Sockeltypen mit Raumempfehlungen und Praxisbeispielen — der ideale Einstieg, wenn Sie sich erstmals mit LED-Sockeln beschäftigen.
Fazit: Drei Sockel, eine Strategie
Die drei „Nischensockel" klingen exotisch, folgen aber einer simplen Logik: G9 und R7S laufen mit 230 Volt — einstecken und fertig. G4 und MR11 brauchen 12 Volt — hier entscheidet der Trafo, ob der Austausch reibungslos klappt. Und bei allen drei gilt: Vor dem Kauf messen. Ob Lampenschirmhöhe bei G9, Trafo-Typenschild bei G4 oder Stablänge bei R7S — fünf Minuten mit dem Zollstock sparen Ihnen einen Fehlkauf.
Beginnen Sie mit der Leuchte, die am meisten Strom verbraucht. Oft ist das der Deckenfluter mit R7S oder die Designerlampe mit acht G9-Kapseln.
Passende LED-Leuchtmittel für Ihren Sockeltyp:
- G9 LED-Leuchtmittel — kompakte 230V-Stiftsockellampen in Glas und Kunststoff
- G4/GU4/MR11 LED-Leuchtmittel — 12V-Leuchtmittel für Dekor und Vitrinen
- R7S LED-Stablampen — Halogenfluter-Ersatz in 78 mm und 118 mm
