Das Wichtigste in Kürze
Beim Kauf von GU10-Einbaurahmen kommt es auf vier Entscheidungen an — und einen Disclaimer vorweg: Die Rahmen sehen alle ähnlich aus, sind es aber nicht.
- Standard-Lochmaß: 68 mm nach DIN 49073 — vor dem Kauf den Deckenausschnitt messen, nicht raten
- Schwenkbar (30° bis 350°) für Akzentbeleuchtung; starr reicht für gleichmäßiges Allgemeinlicht und ist 20-40 % günstiger
- IP44 in der Bad-Spritzzone, IP65 über Wanne und Dusche — IP44 in der Spritzzone ist Norm-Verstoß
- Material: Edelstahl korrosionsfest (Bad, Außen), Aluminium-Weiß die beste Wärmeableitung im Wohnraum
- Vergleichstabelle und Use-Case-Empfehlung weiter unten — direkt entscheidungsfähig

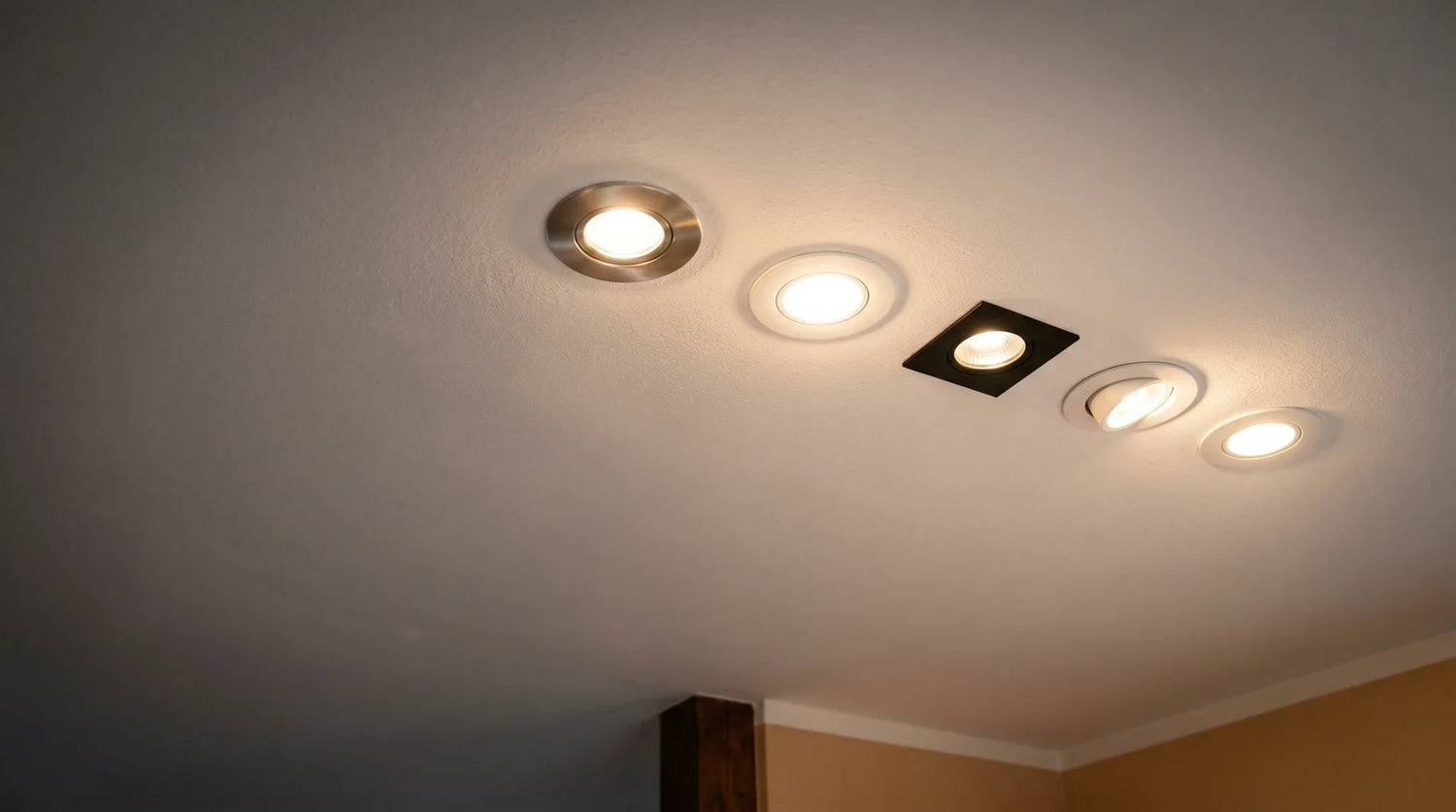

Schwenkbar oder starr — welcher Rahmen für welches Licht?
Sie haben fünf GU10-Spots an die Decke gebracht — und jeder einzelne strahlt schnurgerade nach unten. Genau dorthin, wo niemand braucht: zwischen Sofa und Bücherregal, in den Teppich. Schwenkbare Rahmen lösen genau dieses Problem, aber sie haben einen Preis. Und sie sind nicht immer die richtige Wahl.
Wann lohnen schwenkbare GU10-Rahmen?
Akzentbeleuchtung ist der klassische Anwendungsfall: ein Bild an der Wand, die Arbeitsplatte in der Küche, die offene Werkzeugwand. Auch in asymmetrischen Räumen — Schrägdecken, Erker, L-förmige Wohnzimmer — verzeihen schwenkbare Rahmen Planungsfehler im Raster. Der Standard-Schwenkwinkel liegt bei 30° vertikal; hochwertige Modelle erreichen mit drehbarem Innenring bis zu 350°.
Der Nachteil: Schwenkbare Rahmen sind meist 5-10 mm tiefer als starre, weil der Mechanismus Platz braucht. Vor dem Kauf den Deckenhohlraum prüfen — mehr zur GU10-Einbautiefe im Detail im Ratgeber.
Wann reicht starr?
Wenn das Licht gleichmäßig in den Raum fallen soll — Flur, Bad-Allgemein, Esstisch, Theke — ist starr die bessere Wahl. Die Position ist fest definiert, der Aufpreis für den Schwenkmechanismus wäre verschenkt. Starre Rahmen sind 20-40 % günstiger und brauchen weniger Einbautiefe — bei niedrigen Decken unter 70 mm Hohlraum oft die einzige Option.
Schwenkbare GU10-Rahmen (30–350°) lenken Licht auf Wandobjekte; starre Rahmen geben gleichmäßiges Allgemeinlicht.
Profi-Tipp: Für gemischte Beleuchtung gilt die 70/30-Regel — 70 % schwenkbar an den Möbel-Wänden, 30 % starr in der Raummitte.
So weit zur Bewegung. Bevor Sie überhaupt einen Rahmen bestellen können, müssen Sie wissen, ob er in Ihren Deckenausschnitt passt.
Lochmaß und Einbautiefe — was muss in die Decke passen?
Der häufigste Bestellfehler bei Einbaurahmen ist erstaunlich banal: Außendurchmesser und Lochmaß werden verwechselt. Das Resultat — der Rahmen liegt auf der Decke statt darin — sehen wir in der Beratung regelmäßig.
Lochmaß — was Sie messen müssen
68 mm ist der Standard nach DIN 49073, derselben Norm wie für Hohlwanddosen. 95 % aller GU10-Rahmen sind darauf ausgelegt. Andere Maße kommen vor: 60-62 mm bei Mini-Rahmen für Möbeleinbau, 75-80 mm bei älteren Altbauten und in der österreichischen Norm.
Die wichtigste Regel: Lochmaß ist Innendurchmesser, nicht Außenmaß. Der Außendurchmesser ist immer 10-20 mm größer, damit der sichtbare Rand die Schnittkante verdeckt. Bei einem vorhandenen Loch den Innendurchmesser messen, dann Rahmen mit ±2 mm Toleranz wählen — Federklammern gleichen den Rest aus. Mehr Hintergrund im allgemeinen Einbaurahmen-Ratgeber.
Einbautiefe — die unterschätzte Variable
Eine Standard-GU10-LED braucht 60-70 mm Hohlraum: 50-58 mm für den Spot plus 10 mm für die Fassung. Aufschläge, die viele übersehen:
- Schwenkbare Rahmen: +5-10 mm für die Mechanik
- IP65-Rahmen mit Schutzglas: +5-8 mm
- Ultraflache Spots beginnen bei 25-40 mm Baulänge
Faustregel: 80 mm freier Hohlraum sicher, 70 mm Standard, unter 60 mm ultraflache Variante oder integriertes LED-Modul.
Lochmaß ≠ Außenmaß: Vor Bestellung Innendurchmesser des Deckenlochs messen, nicht den sichtbaren Rand des alten Rahmens.
Lochmaß stimmt, Tiefe stimmt — jetzt zur sichtbaren Entscheidung: Edelstahl oder Weiß?
Material — Edelstahl, Weiß, Aluminium oder Kunststoff?
Material ist nicht reine Geschmacksfrage. Es entscheidet über drei Dinge: Korrosionsschutz, Wärmeableitung und Optik. Und damit indirekt über die Lebensdauer Ihrer LED.
Edelstahl gebürstet — Bad, Außen, moderne Optik
Korrosionsfest, ideal im Bad und in überdachten Außenbereichen. Die übliche Legierung ist V2A (1.4301) — robust genug für die meisten Wohnungen. In Küstennähe sollten Sie zu V4A (1.4571) greifen, V2A korrodiert dort über die Jahre.
Ein Detail, das oft untergeht: Edelstahl leitet Wärme deutlich schlechter ab als Aluminium — rund 16 W/(m·K) gegenüber 235 W/(m·K). Im Bad kein Problem, weil dort selten viele Spots auf engem Raum laufen. In einer dicht bestückten Wohnzimmerdecke aber relevant. Preislich liegt Edelstahl 30-50 % über Aluminium-Weiß.
Weiß lackiert — der Allrounder
Aluminium-Druckguss mit Pulverbeschichtung ist die beste Wahl für trockene Wohnräume. Aluminium leitet die Wärme ab (verlängert die LED-Lebensdauer), und das Weiß verschwindet visuell in der Decke — bei vielen Spots ein großer Vorteil.
Achtung: „Weiß“ ist nicht immer Aluminium. Manche Hersteller verkaufen lackierten Stahlblech unter derselben Bezeichnung — schlechtere Wärmeableitung. Suchen Sie explizit nach „Aluminium-Druckguss“ oder „Aluminium pulverbeschichtet“. Für Bad und Außen ist die Pulverbeschichtung nicht ausgelegt — dort bleibt es bei Edelstahl.
Schwarz, Anthrazit, Messing — Designstatement
Mattschwarz oder Anthrazit ist das aktuelle Designstatement — passt zu Beton-Decken, Holz-Decken, Loft-Stil. Funktional identisch mit Weiß, nur sichtbar. Antikmessing, Kupfer und Chrom sind Nischenfarben für Räume mit klarer Stilrichtung (Altbau-Sanierung, Industrie-Look).
Materialwahl entscheidet über Optik UND Wärmeableitung: Aluminium (Weiß/Schwarz) für Innenräume, Edelstahl für Bad und Außen.
Material entschieden — bleibt die Frage, wo der Rahmen verbaut wird. Im trockenen Wohnzimmer oder über der Badewanne?
IP-Schutz — IP44, IP65 oder reicht IP20?
IP-Schutz ist im Bad kein „nice to have“. Falscher IP über Wanne oder Dusche ist Norm-Verstoß, Versicherungs-Risiko und langfristig Korrosionsproblem für die Elektronik. Hier lohnt es sich, die Regeln einmal sauber zu verstehen.
Bad-Schutzbereiche — was wo erlaubt ist
Die maßgebliche Norm ist DIN VDE 0100-701. Sie teilt das Bad in drei Schutzbereiche:
- Schutzbereich 0 (Inneres von Wanne und Dusche): IP67 / IPx7 — faktisch keine Einbaurahmen
- Schutzbereich 1 (über Wanne und Dusche bis 2,25 m): mindestens IP65, Niederspannung empfohlen
- Schutzbereich 2 (60 cm seitlich): mindestens IP44
- Außerhalb: IP20 erlaubt — pragmatisch im Bad trotzdem IP44 als Mindestmaß
Für die Bad-Praxis haben wir die Schutzbereiche im LED Einbaustrahler Bad IP44 Kaufguide detailliert aufgeschlüsselt.
IP-Schutz im Bad: Schutzbereich 1 (über Wanne/Dusche) verlangt IP65, Schutzbereich 2 (60 cm seitlich) IP44 — DIN VDE 0100-701.
IP-Klassen praktisch erklärt
- IP20: nur trockene Innenräume — Wohnzimmer, Schlafzimmer, Flur, Büro
- IP44: spritzwassergeschützt — Bad-Schutzbereich 2, Küche über der Spüle, überdachte Außenbereiche
- IP65: strahlwasser- und staubgeschützt — Bad-Schutzbereich 1, ungeschützte Außenbereiche, freistehende Terrassen
- IP67/IP68: Tauchwasser — bei GU10-Einbaurahmen praktisch nicht zu finden, eher eine Pool-Boden-Lösung
Wer tiefer einsteigen will, findet die IP-Schutzklassen vollständig erklärt in unserem Grundlagen-Artikel.
IP-Klasse passt — bleibt eine eher ästhetische Frage: rund oder eckig?
Form — eckig oder rund?
Die Form ist primär Designentscheidung — hat aber zwei funktionale Aspekte, die gerne übersehen werden.
Rund ist der Klassiker — weicher Look, harmoniert mit Putz- und Glattdecken. Rund 80 % aller verkauften GU10-Rahmen sind rund. In unregelmäßigen Räumen (Schrägdecke, Erker) verzeiht die runde Form mehr Toleranz im Raster.
Eckig wirkt modern und technisch. In langgestreckten Rastern — Flur, Galerie, Foyer — wirken eckige Spots ruhiger als runde, weil die Geometrie mit der Wand korrespondiert.
Achtung: Eckige Rahmen brauchen einen rechteckigen Deckenausschnitt — komplizierter zu schneiden als ein 68 mm Loch mit der Lochsäge. Bei Renovierung ist rund fast immer die unkompliziertere Wahl.
Sie kennen alle fünf Entscheidungskriterien. Hier die kompakte Vergleichstabelle.
Vergleichstabelle: GU10-Einbaurahmen Kaufkriterien
| Kriterium | Standard-Wohnraum | Bad / Feucht | Außen | Akzent |
|---|---|---|---|---|
| Lochmaß | 68 mm | 68 mm | 68 mm | 68 mm |
| Schwenkbar | optional | starr | starr | schwenkbar 30-350° |
| Material | Aluminium-Weiß | Edelstahl V2A/V4A | Edelstahl V4A | Aluminium |
| IP-Schutz | IP20 | IP44 (Bereich 2) / IP65 (Bereich 1) | IP65 | IP20-IP44 |
| Einbautiefe | 70 mm | 75-80 mm | 80 mm | 80 mm |
| Form | rund | rund | rund | rund / eckig |
| Preis pro Stück | 2-5 € | 6-12 € | 8-15 € | 5-10 € |
Für 80 % aller Wohnräume reicht Spalte 1. Bad immer Spalte 2. Außen immer Spalte 3. Akzentbeleuchtung Spalte 4. Wer mischt, kombiniert sauber pro Raum — keine IP20-Rahmen im Bad und keinen V4A-Edelstahl im trockenen Schlafzimmer.
Unsere Empfehlung
Im neutralen Vergleich oben zählen Kriterien, nicht Marken. In der Praxis lohnt es trotzdem, gezielt zu wählen. Die folgenden HiBay-Modelle haben wir nach denselben Kriterien entwickelt — und hier transparent als Empfehlung markiert.
Standard-Wohnraum — schwenkbar, fünf Farben: GU10 LED Einbaurahmen Set, 30° schwenkbar — Lochmaß 68-85 mm, IP20, Keramik-GU10-Fassung für 230V. Verfügbar in gebürstetem Edelstahl, Antik-Messing, Antikkupfer, Mattweiß und Mattschwarz. Wer sich nicht entscheiden will, beginnt hier.
Akzent eckig — schwenkbar, modern: GU10 Einbaurahmen Eckig, 30° schwenkbar, Edelstahl gebürstet — für lineare Lichtkonzepte und moderne Architekturen. Eignet sich besonders in Galerien, Fluren und Loftwohnungen, wo runde Spots optisch unruhig wirken.
Bad und Feuchtraum — IP44, Edelstahl: GU10 Bad-Einbauspot IP44, Edelstahl gebürstet, 4er-Set — geeignet für Bad-Schutzbereich 2, Küche über der Spüle und überdachte Außenbereiche. Für Schutzbereich 1 (direkt über Wanne und Dusche) brauchen Sie eine IP65-Variante; bei Unsicherheit über die Schutzbereiche lohnt eine kurze Rücksprache mit Ihrem Elektriker.
Die vollständige Auswahl finden Sie in unserer GU10-Einbaurahmen-Kollektion.
Bei der Auswahl gibt es ein paar Fehler, die wir bei Kundenrückfragen immer wieder sehen — und die teuer werden können.
Häufige Fehler beim GU10-Einbaurahmen-Kauf
Fehler 1: Außendurchmesser statt Lochmaß bestellt. Der Rahmen passt nicht, weil das Außenmaß 84 mm beträgt, das Lochmaß aber nur 68 mm. Lösung: bei vorhandenem Loch immer den Innendurchmesser messen. Federklammern gleichen ±2 mm aus, mehr nicht.
Fehler 2: IP44 in der Bad-Spritzzone verbaut. Über Wanne und Dusche reicht IP44 nicht — Norm-Verstoß nach DIN VDE 0100-701, im Schadensfall ein Versicherungsthema. Lösung: in Schutzbereich 1 immer IP65, in Schutzbereich 2 mindestens IP44.
Fehler 3: Edelstahl im trockenen Innenraum verbaut. Sieht gut aus, leitet aber Wärme schlecht ab — die LED altert schneller. In einer dicht bestückten Wohnzimmerdecke kostet das Jahre Lebensdauer. Lösung: Edelstahl nur dort, wo Korrosion droht (Bad, Außen). Sonst Aluminium-Weiß.
Fehler 4: Einbautiefe zu knapp kalkuliert. Der GU10-Spot lässt sich nicht einsetzen oder steht heraus. Klassiker bei abgehängten Decken mit 50-60 mm Hohlraum. Lösung: 70 mm Tiefe einplanen, bei schwenkbar oder IP65 lieber 80 mm. Bei weniger ultraflache Modelle.
Fehler 5: Schwenkbar gekauft, dann starr verbaut. 30-50 % Aufpreis ohne Nutzung. Lösung: schwenkbar nur dort, wo Akzent geplant ist. In der Raummitte reicht starr — schöner und günstiger.
Häufig gestellte Fragen
Was ist der Unterschied zwischen GU10-Einbaurahmen und GU10-Einbaustrahler?
Der Einbaurahmen ist das reine Gehäuse — die Halterung in der Decke, ohne Leuchtmittel. Ein GU10-Einbaustrahler bezeichnet das fertige System aus Rahmen, Fassung und oft Leuchtmittel. Wer Flexibilität bei Lichtfarbe will, kauft Rahmen und GU10-Leuchtmittel separat. Wer eine Komplettlösung sucht, nimmt das Set.
Welches Lochmaß ist Standard für GU10-Einbaurahmen?
68 mm nach DIN 49073 — dasselbe Maß wie eine Hohlwanddose. Rund 95 % aller GU10-Rahmen passen in diesen Ausschnitt. In Altbau-Decken und in der österreichischen Norm sind auch 75-80 mm verbreitet. Vor dem Kauf immer den Innendurchmesser messen, nicht raten.
Sind alle schwenkbaren GU10-Rahmen 350° drehbar?
Nein. Standard-Schwenkbarkeit ist 30° vertikal. 350°-Modelle (mit drehbarem Innenring) gibt es, sind aber teurer und brauchen mehr Einbautiefe. Für die meisten Akzent-Anwendungen — Bild, Möbelstück, Arbeitsplatte — reichen 30° vollkommen.
Reicht IP44 für Bad-Einbaurahmen?
Nur außerhalb von Schutzbereich 1. Direkt über Wanne und Dusche bis 2,25 m Höhe ist IP65 Pflicht (DIN VDE 0100-701). In Schutzbereich 2 — 60 cm seitlich — reicht IP44. Außerhalb der Schutzbereiche ist IP20 erlaubt, aber im Bad pragmatisch immer IP44+ wegen Spritzwasser-Risiko.
Welches Material ist am langlebigsten?
Edelstahl V4A für Korrosionsschutz (Bad, Küstennähe). Aluminium-Druckguss für Wärmeableitung — das verlängert die LED-Lebensdauer. Kunststoff hält nur in trockenen Räumen mit Niedrigleistungs-Spots. Im Zweifel: Aluminium oder Edelstahl, kein Kunststoff.
Kann ich starre durch schwenkbare GU10-Rahmen ersetzen?
Ja, wenn Lochmaß identisch und Einbautiefe ausreicht. Schwenkbare Rahmen brauchen meist 5-10 mm mehr Tiefe. Vor dem Kauf den Deckenhohlraum messen — sonst stehen die neuen Rahmen sichtbar heraus.
Welcher GU10-Rahmen passt in eine niedrige Decke unter 60 mm Hohlraum?
Ultraflache GU10-Rahmen (Tiefe 25-40 mm) mit ultraflachen GU10-Spots (50 mm Baulänge). Alternative: integrierte LED-Module ab 25 mm Einbautiefe — Leuchtmittel fest verbaut, dafür sehr flach. Mehr Details im Einbaustrahler flach vs. Standard Vergleich.
Fazit
Es gibt nicht „den“ GU10-Einbaurahmen. Es gibt den passenden für Ihren Raum, Ihren Hohlraum und Ihre Schutzanforderung — und der entscheidet sich an vier Fragen, nicht an Marken.
Für rund 80 % aller Wohnräume ist die Antwort gleich: Aluminium-Weiß, 68 mm Lochmaß, IP20, 30° schwenkbar in Möbel-Nähe und starr in der Raummitte. Bad und überdachter Außenbereich brauchen Edelstahl plus IP44 oder IP65 — kein Kompromiss, kein „passt schon“. Ungeschützter Außenbereich nur mit IP65 und V4A-Edelstahl.
Beginnen Sie mit dem Raum, in dem Sie sich am meisten aufhalten, und messen Sie zuerst — Lochmaß und Hohlraum. Danach folgt alles andere fast automatisch aus der Vergleichstabelle.
Passende GU10-Einbaurahmen finden Sie hier:
- GU10-Einbaurahmen — schwenkbar und starr, IP20 bis IP44, 68 mm Lochmaß
- Einbauleuchten und Einbaurahmen — alle Sockeltypen im Vergleich
- GU10-LED-Leuchtmittel — passende Spots für Ihren Rahmen
