FI-Schalter löst aus, seit LED drin ist: Ursache & Lösung

Das Wichtigste in Kürze

• LED-Treiber erzeugen betriebsbedingte Ableitströme über ihre eingebauten Entstörfilter. Sitzen mehrere Leuchten am selben Stromkreis, addieren sich diese Ströme, bis die Auslöseschwelle des FI-Schalters erreicht ist.
• Löst der FI sofort beim Einschalten aus? Das deutet auf einen harten Fehler hin — ab hier gehört die Suche in Fachhand. Löst er erst, wenn mehrere LED-Leuchten gleichzeitig laufen, oder nach einer Weile? Das ist das typische kumulative Muster, das Sie selbst eingrenzen können.
• Was Sie selbst dürfen, ist begrenzt: Schalter von außen betätigen, Stromkreise und Geräte einzeln testen. Alles, was den Schaltschrank öffnet oder Fehlerstrom misst, ist Sache des Elektrikers.

Warum der FI-Schalter seit den neuen LED-Leuchten auslöst

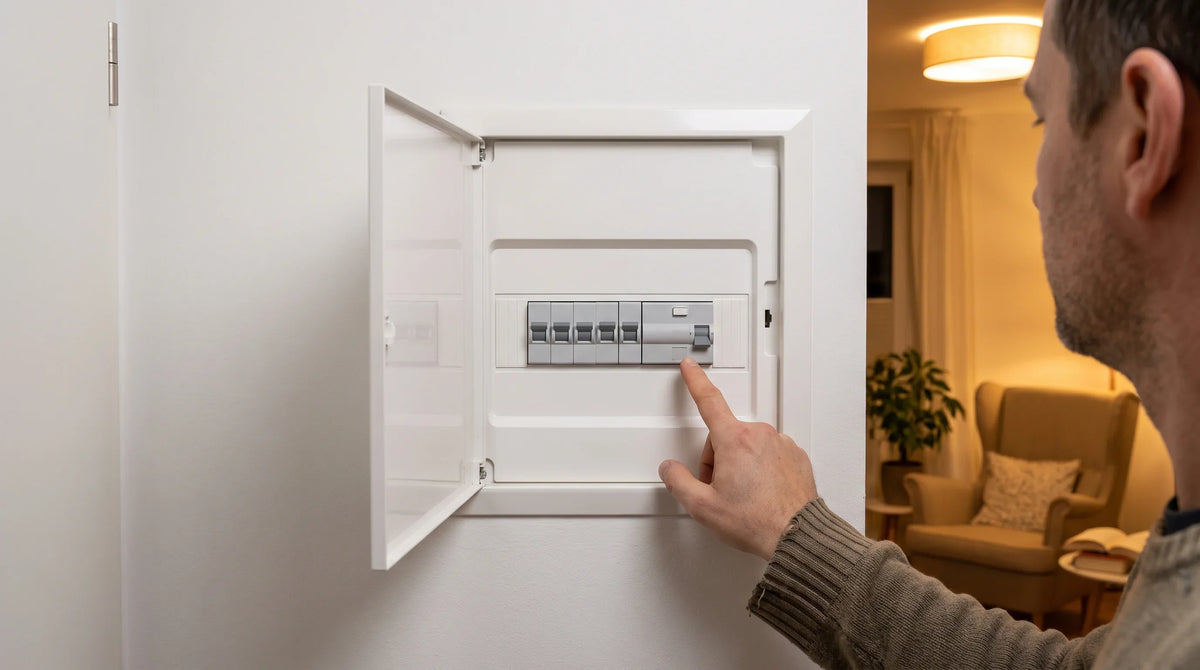

Die neue Deckenleuchte hängt, das Licht geht an, endlich sieht der Flur nicht mehr aus wie eine Höhle — und im nächsten Moment ist das ganze Haus dunkel. Kein Kurzschluss, kein Geruch nach verschmortem Kabel, einfach nur: aus. Wer dann den Sicherungskasten öffnet und sieht, dass ausgerechnet die kleine Wippe mit der Aufschrift „FI“ oder „RCD“ gekippt ist, steht meistens ratlos davor, weil vor dem Leuchtenwechsel monatelang nichts passiert ist.

Ein FI-Schalter (Fehlerstrom-Schutzschalter, RCD) vergleicht ständig den Strom, der hinein- und den, der zurückfließt. Sind beide gleich groß, ist alles in Ordnung. Fließt ein Teil ab — etwa über den Schutzleiter oder im schlimmsten Fall über einen Menschen —, trennt der FI die Stromversorgung. Diese Grundfunktion ist im Bestand bereits ausführlicher beschrieben, etwa bei FI-Schutzschaltern in Feuchträumen, deshalb hier nur die Kurzfassung.

Interessant wird es bei LED-Leuchten, weil ihre Treiber fast immer einen kleinen EMI-Filter (Entstörfilter) eingebaut haben, der hochfrequente Anteile des Stroms gegen den Schutzleiter (PE) ableitet. Fehlt der Schutzleiter ganz, wie in manchen älteren Wohnungen, stellt sich vorher eine andere Frage — was bei fehlendem Schutzleiter im Altbau zu tun ist, behandeln wir in einem eigenen Ratgeber. Das ist gewollt und für sich unbedenklich: Jeder Treiber trägt nur einen winzigen Ableitstrom bei. Das Problem entsteht erst in der Summe. Hängen fünf, sechs oder mehr LED-Leuchten am selben Stromkreis — etwa eine Zimmerflucht mit Einbaustrahlern oder eine Werkstatt mit mehreren Feuchtraumleuchten —, addieren sich die Ableitströme, bis der FI reagiert, obwohl kein einziges Gerät defekt ist.

Ein haushaltsüblicher FI löst nominal bei 30 mA aus (Details zu den relevanten DIN-VDE-Normen im Überblick finden Sie separat). Damit er nicht schon im Normalbetrieb unnötig auslöst, gilt eine Fehlauslösegrenze: Nach DIN VDE 0100-530:2018-06 darf der betriebsbedingte Ableitstrom höchstens das 0,3-Fache des Bemessungsfehlerstroms erreichen — vorher lag der Wert bei 0,4-fach. Bei einem 30-mA-FI sind das rund 9 mA, die alle angeschlossenen Geräte zusammen bereits „verbrauchen“ dürfen. Eine belastbare, LED-spezifische mA-Zahl je Leuchte gibt es nicht — kursierende Angaben wie „jede LED-Lampe erzeugt rund 10 mA“ lassen sich keiner geprüften Quelle zuordnen. Zur Größenordnung: DIN VDE 0701-0702, gedacht für ortsveränderliche Betriebsmittel, setzt eine Obergrenze von 3,5 mA je Gerät an — kein Grenzwert für fest installierte LED-Leuchten, aber ein Hinweis darauf, warum sich mehrere kleine Ströme spürbar summieren können.

Sicherheit zuerst: Was Sie selbst dürfen — und was in Fachhand gehört

Bevor Sie Schalter betätigen, sollten Sie wissen, wo die Grenze liegt — sie ist hier strenger als bei den grundlegenden Sicherheitsregeln bei LED-Installationen sonst üblich, weil ein falsch verstandener „Fix“ lebensgefährlich sein kann.

Das dürfen Sie selbst:

• FI-Schalter und Sicherungsautomaten von außen ein- und ausschalten
• Stromkreise nacheinander testweise wieder zuschalten
• Einzelne LED-Leuchten im spannungsfreien Zustand über den Wandschalter ausschalten oder Lampen herausdrehen
• Beobachtungsmuster protokollieren (löst sofort aus, oder erst nach einer Weile bzw. bei mehreren Leuchten gleichzeitig)

Das gehört immer in Fachhand:

• Den Schaltschrank öffnen und intern prüfen
• Den tatsächlichen Fehlerstrom messen
• Den FI-Typ wechseln oder einen zusätzlichen FI nachrüsten
• Verkabelung ändern oder Leuchten auf andere Stromkreise verteilen

Achtung: Was in keinem Fall infrage kommt, ist, den FI zu überbrücken, eine Brücke zwischen den Anschlussklemmen zu setzen oder ihn eigenmächtig durch ein Modell mit höherem Bemessungsstrom zu ersetzen. Das verändert oder umgeht die Schutzfunktion genau dann, wenn sie gebraucht wird — Aufgabe einer Elektrofachkraft, sonst niemandes.

So grenzen Sie die Ursache sicher ein (Diagnose-Baum)

Schritt 1: Alle Stromkreise trennen, FI ohne Last testen. Sicherungsautomaten aus, dann den FI wieder ein. Löst er sofort erneut aus, obwohl kein Stromkreis Last zieht, deutet das auf einen defekten FI oder einen Verdrahtungsfehler hin — hier sofort den Elektriker rufen, eine Eingrenzung durch Sie bringt nichts mehr.

Schritt 2: Stromkreis für Stromkreis wieder zuschalten. Bleibt der FI beim Lasttest an, schalten Sie die Automaten einzeln nacheinander zu und warten jeweils kurz ab. Löst der FI erneut aus, ist der zuletzt zugeschaltete Kreis beteiligt.

Schritt 3: Gerät für Gerät prüfen. Schalten Sie in diesem Kreis die Leuchten einzeln über ihre Wandschalter zu, statt alle gemeinsam. So sehen Sie, ob eine Leuchte allein reicht oder erst das Zusammenspiel mehrerer.

Schritt 4: Muster deuten. Löst der FI sofort bei einer bestimmten Leuchte aus, sobald diese allein zugeschaltet wird, spricht das für einen defekten Treiber in genau diesem einen Gerät. Löst er erst aus, wenn die zweite oder dritte LED-Leuchte am selben Kreis dazukommt, ist das kumulativer Betriebsableitstrom — jede Leuchte für sich unauffällig, in der Summe zu viel.

Wenn zusätzlich Flackern oder Brummen der Leuchten auftritt, während der FI-Fehler besteht, lohnt sich ein Blick in unseren Artikel zu LED-Flackern und Brummen — dort geht es um ein verwandtes, aber technisch anderes Symptombild.

Typische Fehler bei der Ursachensuche

Bei der Ursachensuche wiederholen sich vier Fehler immer wieder:

• Vorschnell „der FI ist kaputt“ urteilen, ohne die Lasteingrenzung nach obigem Schema gemacht zu haben. Ein FI, der nach dem Trennen aller Kreise sauber anspringt und erst bei bestimmten Geräten wieder auslöst, ist meist technisch in Ordnung — er tut nur, wofür er da ist.
• Nach dem zweiten oder dritten Auslösen einfach weiter Leuchten am selben Stromkreis ergänzen, in der Hoffnung, es „passt schon wieder“. Das verschiebt das Problem nicht nur, es erhöht auch die Wahrscheinlichkeit weiterer Abschaltungen und verschleiert einen möglichen echten Defekt.
• Achtung: Selbst versuchen, den FI zu überbrücken oder durch einen unpassenden Typ zu ersetzen — das ist in Eigenregie nicht zulässig und keine Lösung, sondern das Abschalten der eigenen Schutzeinrichtung. Diese Aufgabe gehört ausschließlich in Fachhand.
• Billige Leuchtmittel oder Treiber ohne erkennbare Normkonformität einsetzen. Gerade bei No-Name-Ware ohne saubere CE-Kennzeichnung ist das Risiko höher, dass die eingebauten Entstörfilter schlechter dimensioniert sind und überproportional zum Gesamt-Ableitstrom beitragen.

Häufig gestellte Fragen

Warum löst der FI-Schalter erst aus, seit ich LED-Lampen eingebaut habe?

LED-Treiber enthalten Entstörfilter, die einen kleinen, betriebsbedingten Ableitstrom gegen den Schutzleiter erzeugen. Bei mehreren Leuchten am selben Stromkreis summieren sich diese Ströme, bis die Fehlauslösegrenze des FI-Schalters erreicht ist — auch ohne dass eine der Leuchten defekt ist.

Ist es normal, dass mehrere LED-Leuchten zusammen den FI auslösen, obwohl jede einzelne funktioniert?

Ja, das ist ein bekanntes Muster. Jede Leuchte für sich bleibt unter der Grenze, aber die betriebsbedingten Ableitströme addieren sich am gemeinsamen Stromkreis. Abhilfe schafft in der Regel, die Leuchten auf mehrere Stromkreise zu verteilen — das übernimmt ein Elektro-Fachbetrieb.

Welcher FI-Typ (A, AC, F, B) passt zu LED-Beleuchtung?

Es gibt unterschiedliche FI-Typen, die sich in der Art der erkannten Fehlerströme unterscheiden:

• Typ AC: erkennt nur reine Wechselfehlerströme, für elektronische Lasten meist nicht mehr zeitgemäß
• Typ A: erkennt zusätzlich pulsierende Gleichfehlerströme, wie sie bei vielen Elektronikgeräten auftreten
• Typ F und Typ B: für weitere, speziellere Fehlerstromformen ausgelegt

Welcher Typ für Ihre Installation richtig ist, sollten Sie nicht selbst entscheiden, sondern von einer Elektrofachkraft prüfen und gegebenenfalls nachrüsten lassen.

Darf ich den FI-Schalter selbst tauschen oder überbrücken?

Nein. Ein Tausch, eine Nachrüstung oder gar eine Überbrückung des FI-Schalters ist ein Eingriff in eine Sicherheitseinrichtung und gehört ausschließlich in die Hände eines Elektro-Fachbetriebs. Eine Überbrückung in Eigenregie ist zudem lebensgefährlich.

Was mache ich, wenn der FI sofort nach dem Wiedereinschalten erneut auslöst?

Löst der FI schon aus, bevor überhaupt ein Stromkreis wieder zugeschaltet ist, deutet das auf einen defekten FI oder einen Verdrahtungsfehler hin — nicht auf ein typisches LED-Ableitstrom-Muster. In diesem Fall bringt eine weitere Eingrenzung durch Sie selbst nichts mehr, hier sollten Sie direkt einen Elektriker rufen.

Kann eine einzelne defekte LED-Lampe den ganzen Stromkreis lahmlegen?

Ja, das ist möglich. Ein defekter Treiber in nur einer Leuchte kann einen Fehlerstrom erzeugen, der für sich allein bereits ausreicht, um den FI auszulösen. Der Gerätetest aus Schritt 3 des Diagnose-Baums zeigt, ob eine einzelne Leuchte dafür verantwortlich ist.

Fazit

Wenn der FI erst seit dem letzten Leuchtenwechsel auslöst, steckt meistens keine Katastrophe dahinter, sondern ein bekannter Effekt: Mehrere LED-Treiber am selben Stromkreis addieren ihre kleinen, für sich harmlosen Ableitströme, bis die Auslöseschwelle erreicht ist. Mit dem Vier-Schritte-Diagnoseweg aus diesem Artikel lässt sich in den meisten Fällen bereits selbst erkennen, ob es sich um dieses kumulative Muster handelt oder um einen einzelnen defekten Treiber.

Beginnen Sie mit Schritt 1: alle Stromkreise trennen und den FI ohne Last testen. Das dauert keine fünf Minuten und zeigt sofort, in welche Richtung die weitere Suche geht.

Die Diagnoseschritte und Sicherheitsgrenzen aus diesem Ratgeber gelten unabhängig vom Hersteller Ihrer Leuchten. LED-Trafos, -Treiber und FI-Schutzschalter selbst führen wir aktuell nicht im Sortiment.
